Van một chiều dạng xoay là thành phần thiết yếu trong hệ thống xử lý chất lỏng, cung cấp phương tiện tự động ngăn dòng chảy ngược. Các van này được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm xử lý nước, hệ thống HVAC và đường ống dẫn dầu và khí đốt, để đảm bảo chất lỏng chỉ chảy theo một hướng. Tuy nhiên, khi lắp đặt, một câu hỏi thường gặp được đặt ra: Van một chiều xoay có thể lắp đặt theo chiều dọc được không?
Trong bài viết này, chúng ta sẽ khám phá tính khả thi của việc lắp đặt van một chiều dạng xoay theo chiều dọc. Chúng tôi sẽ đề cập đến các nguyên tắc hoạt động của van một chiều xoay, các yếu tố cần xem xét khi lắp đặt chúng theo chiều dọc cũng như những ưu điểm và thách thức liên quan đến việc lắp đặt theo chiều dọc. Ngoài ra, chúng tôi sẽ thảo luận về các lựa chọn thay thế cho van một chiều xoay có thể phù hợp hơn với các tình huống lắp đặt theo chiều dọc. Để biết thêm chi tiết về Van kiểm tra xoay, vui lòng đọc blog này tại đây: Van kiểm tra xoay là gì？
Để hiểu liệu van một chiều xoay có thể được lắp đặt theo chiều dọc hay không, điều quan trọng trước tiên là phải hiểu thiết kế và nguyên tắc làm việc cơ bản của nó.

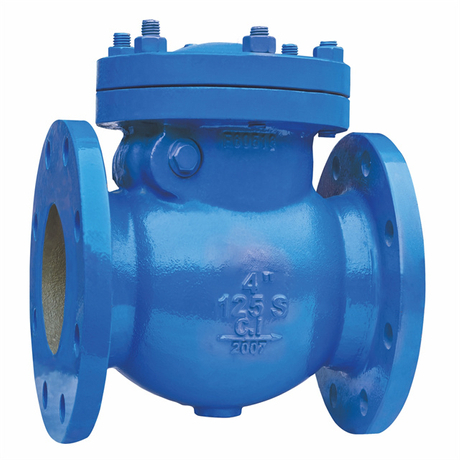

Thiết kế van một chiều xoay: Van một chiều xoay bao gồm thân van, đĩa xoay và cơ cấu bản lề cho phép đĩa xoay mở và đóng dựa trên dòng chảy của chất lỏng. Khi chất lỏng chảy theo hướng dự định, đĩa sẽ mở ra, cho phép dòng chảy đi qua. Khi dòng chảy đảo ngược, đĩa sẽ đóng lại, ngăn chặn dòng chảy ngược.
Các tính năng thiết kế chính:
Đĩa xoay : Thành phần quan trọng nhất của van một chiều xoay là đĩa xoay trên bản lề. Đĩa này thường có trọng lượng để hỗ trợ đóng van tự động khi dòng chất lỏng đảo ngược.
Hướng dòng chảy : Van một chiều xoay được thiết kế cho dòng chảy một chiều. Chúng dựa vào áp suất của chất lỏng để mở đĩa theo đúng hướng và đóng nó lại khi dòng chảy dừng lại hoặc đảo ngược.
Cơ chế đóng : Việc đóng đĩa thường được hỗ trợ bởi trọng lực hoặc lực căng của lò xo, tùy thuộc vào thiết kế. Khả năng đóng của đĩa rất quan trọng để ngăn chặn dòng chảy ngược và đảm bảo hoạt động bình thường.
Thiết kế của van một chiều xoay đóng một vai trò quan trọng trong việc xác định liệu nó có thể hoạt động chính xác khi lắp đặt theo chiều dọc hay không.
Khi xem xét lắp đặt van dọc, động lực dòng chảy của hệ thống bị ảnh hưởng rất lớn. Việc lắp đặt van một chiều xoay theo chiều dọc có thể mang lại cả lợi ích và thách thức.
Hướng dòng chảy và tác động đến hiệu suất: Trong lắp đặt nằm ngang, đĩa xoay được định hướng tự nhiên để xoay theo dòng chảy và trọng lực giúp đóng van khi cần thiết. Tuy nhiên, khi lắp đặt theo chiều dọc, dòng chất lỏng và trọng lực có thể không hoạt động theo cùng một cách. Tùy thuộc vào hướng dòng chảy, việc lắp đặt theo chiều dọc có thể khiến đĩa xoay vẫn mở hoặc đóng không hiệu quả. Trong một số trường hợp, hướng dòng chảy thậm chí có thể cản trở khả năng hoạt động bình thường của van, gây ra việc bịt kín không hoàn toàn và có nguy cơ rò rỉ.
Động lực học và chất lỏng: Trọng lực đóng một vai trò quan trọng trong việc đóng đĩa xoay đúng cách. Khi van được lắp theo chiều dọc, trọng lực có thể không còn hỗ trợ đĩa đóng đúng cách nữa. Lực của chất lỏng chảy qua van có thể ảnh hưởng đến khả năng quay trở lại vị trí đóng của đĩa, dẫn đến hoạt động kém hiệu quả. Ngoài ra, vận tốc của chất lỏng có thể cần được điều chỉnh để đạt được chức năng tối ưu khi lắp đặt theo chiều dọc.
Trước khi tiến hành lắp đặt theo chiều dọc, một số yếu tố phải được xem xét để đảm bảo van sẽ hoạt động như mong đợi.
1. Hướng dòng chảy và tốc độ dòng chảy: Hướng dòng chảy trong van một chiều xoay ảnh hưởng đến cách đĩa di chuyển. Khi lắp đặt theo chiều dọc, hướng dòng chảy phải thẳng hàng với chuyển động tự nhiên của đĩa xoay. Nếu tốc độ dòng chảy quá thấp hoặc không nhất quán, van có thể không đóng đúng cách. Tốc độ dòng chảy cao hơn có thể buộc đĩa mở quá xa, khiến van không bịt kín khi dòng chảy ngược.
2. Nhiệt độ vận hành: Nhiệt độ của chất lỏng đi qua van sẽ tác động đến cả vật liệu van và các bộ phận bịt kín của nó. Nhiệt độ quá cao có thể khiến vật liệu giãn nở hoặc co lại, điều này có thể ảnh hưởng đến độ kín và hiệu suất của van. Trong lắp đặt thẳng đứng, sự dao động nhiệt độ có thể gây thêm căng thẳng cho van một chiều xoay, đặc biệt nếu van được làm từ vật liệu nhạy cảm với sự thay đổi nhiệt độ.
3. Kích thước và loại ống: Kích thước và loại ống mà van được lắp đặt có thể ảnh hưởng đến hoạt động của van. Trong lắp đặt thẳng đứng, trọng lượng của van và lực tác dụng của chất lỏng có thể làm căng thân van, đặc biệt là trong các đường ống lớn hơn hoặc vật liệu đường ống không chuẩn. Đảm bảo khả năng tương thích giữa kích thước đường ống và thiết kế van là điều cần thiết để vận hành đáng tin cậy.
4. Khả năng tiếp cận và bảo trì: Trong lắp đặt theo chiều dọc, việc tiếp cận van một chiều xoay có thể bị hạn chế hơn, khiến việc bảo trì và kiểm tra trở nên khó khăn hơn. Điều cần thiết là phải xem xét mức độ dễ dàng tiếp cận van để kiểm tra, vệ sinh và sửa chữa định kỳ. Một van khó bảo trì có thể dẫn đến các vấn đề vận hành về lâu dài.
5. Ngăn chặn hiện tượng búa nước: Hiện tượng búa nước xảy ra do tốc độ dòng chảy ngừng hoặc thay đổi đột ngột có thể gây hư hỏng đáng kể cho đường ống và van. Việc lắp đặt theo chiều dọc có thể dễ bị búa nước hơn do động lực dòng chảy bị thay đổi và chênh lệch áp suất tăng lên. Để ngăn chặn búa nước, điều quan trọng là phải lắp đặt các thiết bị có thể hấp thụ sốc, chẳng hạn như buồng khí hoặc thiết bị chống búa nước.
Bất chấp những thách thức, việc lắp đặt van một chiều xoay theo chiều dọc cũng mang lại một số lợi ích tiềm năng.
1. Hiệu quả về không gian: Việc lắp đặt van dọc thường được ưu tiên trong những tình huống có không gian hạn chế, chẳng hạn như trong đường ống hẹp hoặc khu vực hạn chế. Bằng cách lắp đặt van theo chiều dọc, bạn có thể tiết kiệm không gian theo chiều ngang và có khả năng giảm dấu chân tổng thể của hệ thống.
2. Hỗ trợ trọng lực: Trong một số cấu hình thẳng đứng, trọng lực có thể hỗ trợ việc đóng đĩa van, đặc biệt khi dòng chất lỏng hướng xuống. Điều này có thể cải thiện hiệu quả hoạt động của van, đảm bảo đóng nhanh hơn và đáng tin cậy hơn khi dòng chảy ngược.
Việc cài đặt theo chiều dọc không phải là không có thách thức. Một số nhược điểm tiềm ẩn bao gồm:
1. Kiểm soát dòng chảy hạn chế: Van một chiều xoay dọc có thể cung cấp ít khả năng kiểm soát dòng chảy hơn so với lắp đặt ngang. Động lực học chất lỏng trong lắp đặt thẳng đứng có thể dẫn đến việc điều chỉnh dòng chảy kém chính xác hơn, có khả năng gây ra những biến động không mong muốn về tốc độ dòng chảy.
2. Nguy cơ xảy ra búa nước: Như đã đề cập trước đó, việc lắp đặt theo chiều dọc có thể làm tăng khả năng xảy ra búa nước do thay đổi áp suất và động lực dòng chảy. Hiện tượng này có thể làm hỏng cả van và đường ống xung quanh, dẫn đến việc sửa chữa tốn kém và thời gian ngừng hoạt động.
3. Vị trí bị hạn chế: Trong lắp đặt theo chiều dọc, vị trí của van một chiều xoay có thể bị hạn chế bởi không gian có sẵn. Nếu van không thể được định vị theo cách tối ưu cho thiết kế của nó thì chức năng của nó có thể bị tổn hại.
Đối với các ứng dụng mà việc lắp đặt van một chiều xoay theo chiều dọc là không thực tế, các loại van một chiều khác có thể phù hợp hơn.
1. Van một chiều lò xo: Không giống như van một chiều dạng xoay, van một chiều lò xo dựa vào một lò xo để đóng van khi dòng chảy ngược lại. Các van này có thể hoạt động tốt hơn khi lắp đặt theo chiều dọc vì chúng không dựa vào trọng lực để đóng van. Chúng nhỏ gọn và có thể ngăn chặn dòng chảy ngược đáng tin cậy, ngay cả ở những hướng lắp đặt khó khăn.
2. Van kiểm tra vòi phun: Van một chiều vòi phun được thiết kế để hoạt động trong hệ thống áp suất cao và thường có thể được sử dụng trong lắp đặt thẳng đứng. Chúng dựa vào cơ chế lò xo và vòi phun để kiểm soát dòng chất lỏng, mang lại hiệu suất ổn định hơn ở các góc lắp đặt khác nhau.
3. Van một chiều Piston: Van một chiều Piston sử dụng cơ cấu piston để điều khiển dòng chất lỏng. Chúng phù hợp cho các ứng dụng có dòng chảy cao và mang lại hiệu suất tốt hơn khi lắp đặt theo chiều dọc vì chúng không phụ thuộc vào trọng lực để đóng kín.
Tóm lại, mặc dù về mặt kỹ thuật có thể lắp đặt van một chiều xoay theo chiều dọc nhưng một số yếu tố phải được xem xét để đảm bảo hiệu suất đáng tin cậy. Những yếu tố này bao gồm hướng dòng chảy, nhiệt độ vận hành, kích thước đường ống, khả năng bảo trì và nguy cơ búa nước. Việc lắp đặt theo chiều dọc có thể mang lại lợi ích tiết kiệm không gian nhưng cũng đi kèm với những thách thức như kiểm soát dòng chảy hạn chế và khả năng xảy ra hiện tượng búa nước.
Trong các ứng dụng không thể tránh khỏi việc lắp đặt theo chiều dọc, có thể cần phải khám phá các thiết kế van một chiều thay thế, chẳng hạn như van một chiều lò xo, van một chiều vòi phun hoặc van một chiều piston. Cuối cùng, việc đánh giá cẩn thận các yêu cầu của hệ thống và các điều kiện lắp đặt riêng sẽ giúp xác định xem van một chiều xoay có phải là lựa chọn tốt nhất để lắp đặt theo chiều dọc hay không.
